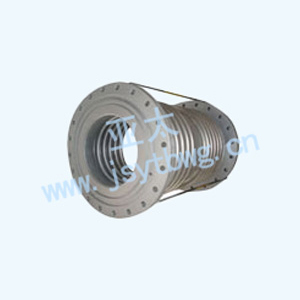

三维球型补偿器

设备简介及特点: SWB系列三维球型补偿器是发电厂锅炉煤粉管道热膨胀补偿的一种新产品，它是将管道的径向补偿与轴向补偿融为一体，采用耐热钢板和耐高温（650℃）密封材料制成。本产品具有安装方便，运行安全可靠，维护方便，使锅炉冷壁与送粉管道相对热胀冷缩自由灵活，对设备不产生二次应力，有效地根治了煤粉管道的漏粉现象，治理了环境污染，基本满足了大型电站锅炉煤粉管道的多维补偿的需要。

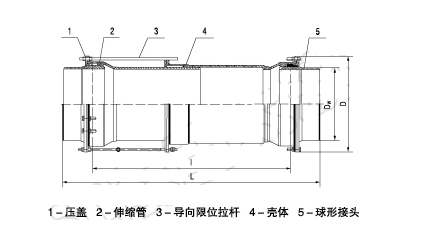

工艺图:

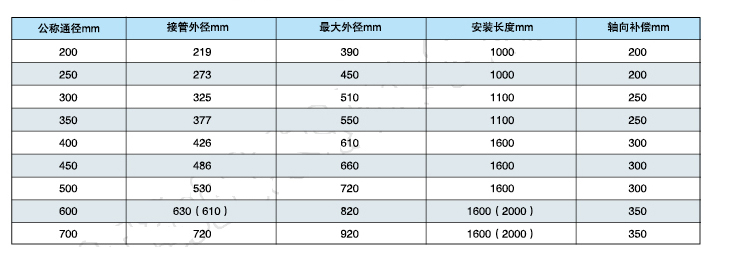

技术参数:

    工作压力：0.35Mpa   工作温度：≥450℃
    角度补偿：±8°     适用介质：气粉混合物

    表内数据供参考，可按用户技术要求设计生产。在出厂时，根据实际角向补偿量及轴向补偿量调整，实现锅炉和煤粉管道的热膨胀补偿。

    产品特点:

    (1)三维球形补偿器由两个球型结构原件和一个套筒结构原件所组成。球型结构原件作径向挠曲的角向位移，套筒结构原件作轴向的线位移。
    (2)本球型结构原件和套筒结构原件均可以独方安装。独方安装时，球型结构原件能解决管道弯曲补偿，套筒结构原件能解决管道轴向伸缩补偿。
    (3)当两个球型结构原件和一个套筒结构原件组合时，形成能同时吸收三维膨胀量的肘节结构。
    (4)三维球型补偿器偏转角度大、轴向位移大，能有效的吸收锅炉较大的向下位移量。
    (5)时应该选用角向补偿量大，轴向位移小的三维球形补偿器。反之，垂直安装，主要吸收的也是锅炉向下位移；即三维球形补偿器轴向位移量，此时应该选用角向补偿量小，轴向位移大的三维球形补偿器。
